DOP高效送风口|DOP液槽式高效送风口|DOP送风口
DOP高效送风口也叫DOP液槽式高效送风口又称DOP高效过滤器送风静压箱统称为DOP送风口,是高效过滤器应用于送风系统中的中间装置,目的是为了空气在通过高效过滤器之前获得理想的静压,使高效过滤器得到合理使用。其特点是结构紧凑、性能可靠、通风性强、安装方便、维护简单。DOP、压差检测口,液槽、下调式风阀,旋流等各类扩散面板,一应俱全。

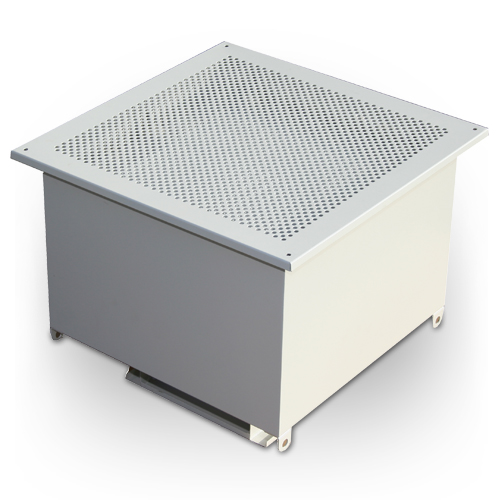

液槽密封式高效送风口


DOP高效送风口|液槽密封式高效送风口为千级、万级、十万级净化空调系统较为理想的终端过滤装置,是满足净化要求的关键设备,可广泛于医药、卫生、电子、化工等行业的净化空调系统。


DOP高效送风口包含静压箱,散流板,液槽高效过滤器,和风阀。与风管的接口可为顶接或侧接。液槽密封式设计进一步增强其密封性和独特性。配套使用我司自产的液槽高效过滤器的框架周围有密封胶槽。在安装过程中,装有密封胶槽与箱体四周的刀边相嵌套形成气密密封。且在更换过滤器的过程中密封胶不会黏着在箱体四周的刀边上。

DOP高效送风口


DOP高效送风口产品特点:

1.整体密封设计,从设计上彻底杜绝上下流泄漏的可能。

2.冷轧钢板焊接,并做打胶密封处理,箱体表面采用静电喷塑处理,耐腐蚀性强。

3.特殊的风阀调节装置,在风口底部可方便调节风量。

4.独特的液槽密封方式,自带PAO发尘口和浓度取样口,完全满足新版GMP-E规范要求。


DOP送风口

DOP高效送风口|液槽密封式高效送风口优点:

1.液槽送风口采用刀边型插入液槽过滤器的果冻胶内实现密封,避免了送风从安装间隙处泄漏,可一次性的通过DOP发尘的完整性检测;

2.液槽送风口上安装两个DOP接头,一个发尘,一个检测,方便用户在过滤器出风面对单台过滤器进行DOP发尘检测和测试高效过滤器的压差,快拆接头下接的软管通到箱体底,这样可以保证过滤器上游发尘浓度均匀;

3.旋转式压块,方便过滤器的安全、快速更换;液槽密封保证更换过滤器无泄漏;

4.液槽送风口跟普通送风口一样,可以做GH320,GH484,GH610,GH630,GH726,GH915,GH968,GH1220,GH945,GH1260等标准型,同时尺寸也可以根据客户的要求制作。

我司现有的液槽过滤器铝型材:80,90,150,220,可以配150,220厚度的有隔板高效过滤器,也可以配80厚度的无隔板高效过滤器.按风管的接入位置分为顶部送风和侧面送风.其中顶部送风可以在进风口加焊均流板,使箱体内的静压更加均匀,同时使过滤器出风面的风速更均匀.

5. DOP下调式送风口(在过滤器出风面可以调节风量)技术也上线,可以满足不同客户的特殊要求。


DOP液槽式高效送风口产品构成及规格表:

产品名称:

PharmaGel

备注

箱体材质:

冷轧钢板静电喷塑

可以提供不锈钢或者铝板材质

散流板:

冷轧钢板静电喷塑

可以提供不锈钢材质

散流板类型:

散流面板

可以提供圆孔板、漩涡扩散板或四路散射板

配备过滤器:

液槽型高效过滤器

过滤器滤料:

超细玻璃纤维

过滤器效率:

H13/H14/U15

三种效率可供选择

液槽胶:

聚亚氨酯胶

密封胶:

阻燃性聚氨酯胶

分隔物:

热塑性胶

护面网:

喷塑钢板网


DOP液槽式高效送风口部分过滤器参数对照表:

箱体形式

箱体尺寸(mm)

配套过滤器(mm)

接风管尺寸

额定风量



常规顶接



375×680×250

305×610×69

200*200mm/ϕ200

500m3/h

680×680×250

610×610×69

200*320mm/ϕ300

1000m3/h

680×985×250

610×915×69

200*400mm/ϕ350

1500m3/h

680×1290×250

610×1220×69

250*500mm/ϕ400

2000m3/h



常规侧接





375×680×400

305×610×69

200*200mm/ϕ200

500m3/h

680×680×400

610×610×69

200*320mm/ϕ300

1000m3/h

680×985×400

610×915×69

200*400mm/ϕ350

1500m3/h

680×1290×450

610×1220×69

250*500mm/ϕ400

2000m3/h



旋流顶接



520×520×250

450×450×69

200*200mm/ϕ200

500m3/h

680×680×250

610×610×69

200*320mm/ϕ300

1000m3/h

830×830×250

762×762×69

200*400mm/ϕ350

1500m3/h

940×940×250

870×870×69

250*500mm/ϕ400

2000m3/h



旋流侧接





520×520×400

450×450×69

200*200mm/ϕ200

500m3/h

680×680×400

610×610×69

200*320mm/ϕ300

1000m3/h

830×830×400

762×762×69

200*400mm/ϕ350

1500m3/h

940×940×450

870×870×69

250*500mm/ϕ400

2000m3/h

备注:根据要求我们还可以提供DOP高效送风口|DOP液槽式高效送风口|DOP送风口等其他尺寸
