保温型高效送风口|有隔板高效过滤送风口|正压高效过滤送风口
有隔板高效送风口内部的高效过滤器主要采用有隔板高效送风口,又叫有隔板高效过滤送风口或者正压高效过滤送风口,保温型高效送风口其实就是普通高效送风口基础上加装了保温棉,主要适用于各种级别、多种屋顶结构的非均流洁净室,具有性能可靠、结构紧凑、通用性强、安装方便、维护简单的特性。其出风端配有百叶式散流板,既可以保证过滤后的洁净气流喷射速度,又可以防止涡流的产生,是非均流洁净室的理想选择。高效送风口根据设计要求,可以分为顶送风和侧送风两种进风方式。

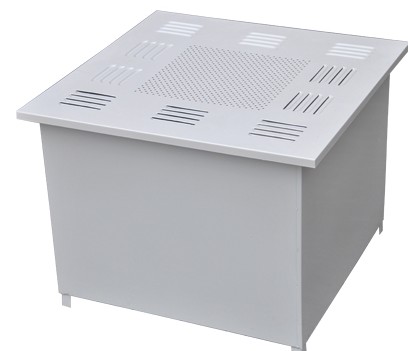

保温型高效送风口


保温型高效送风口|有隔板高效过滤送风口|正压高效过滤送风口采用日本技术设计,使气流分布更加合理、箱体结构简单可靠,外壳采用宝钢冷轧钢板制作,表面经喷塑或烤漆处理,防酸防腐蚀,含静压箱,散流板,高效过滤器,与风管的接口可以为顶接或侧接。送风口均有良好的气流组织,达到洁净区减少死区的目的,保证了净化效果,是用作新建或改造千级至三十万级别的洁净室的终端过滤装置,是满足净化要求的关键设备。


有隔板高效送风口特点:

1.高效送风口外壳箱体采用优质冷轧钢板制作,外表面静电喷塑处理或烤漆处理,配有散流板。

2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处,结构紧凑,密封性能可靠,进风方式有侧进风和顶进风,法兰口有方形和圆形两种结构。

3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时,可选用一体化高效过滤器送风口。

4.可根据用户要求加装调节阀和保温层。


我司生产的高效送风口采用日本技术设计、使气流分布更加合理、箱体结构更加简单可靠,是用于改造和新建1000~300000级洁净室的终端过滤器装置,是满足净化要求的关键设备。


有隔板高效送风口结构说明:

高效送风口——箱体、散流板、高效过滤器、手动调节阀;

箱体材质——冷轧钢板烤漆或不锈钢制作;

散流板——保证气流喷射速度,防止涡流的产生;

送风方式——法兰口方形和圆形两种,结构紧凑、密封性可靠,有保温棉可提供。


有隔板高效送风口技术参数说明:

额定风量
(m3/h)

高效过滤器尺寸
(W×H×D)

外型尺寸
(W×L×H/h)

风管法兰尺寸

吊顶开孔尺寸

重量
(kg)

A×B

W×L

500

320×320×220

370×370×570/400

200×200

380×380

约20

1000

484×484×220

534×534×570/400

320×200

544×544

约26

610×610×150

660×660×550/400

320×250

670×670

约30

1500

726×484×220

776×534×570/400

400×200

786×544

约35

630×630×220

680×680×620/400

320×250

690×690

约40

915×610×150

965×660×550/400

500×250

975×670

约40

2000

968×484×220

1018×534×570/400

500×200

1028×544

约50

1220×610×150

1270×660×550/400

630×250

1280×670

约55

2200

945×630×220

995×680×620/400

500×250

1005×690

约50

3000

1260×630×220

1310×680×620/400

630×250

1320×690

约60

注:保温型高效送风口|有隔板高效过滤送风口|正压高效过滤送风口可根据客户要求非标订制!
